Сняты с производства

Что значит «снят с производства» для владельца привода

Снятый с производства частотный преобразователь продолжает работать, но производитель больше не выпускает его серийно, а запасные части и техническая поддержка со временем сокращаются. Для предприятия это сигнал заранее продумать, чем заменить привод при поломке.

Производители обновляют линейки регулярно: меняется элементная база, появляются новые функции безопасности и интерфейсы связи, пересматриваются корпуса. Старая серия уходит из прайса, но на заводах и в инженерных системах зданий такие приводы трудятся годами. Пока устройство исправно, менять его нет нужды. Проблема возникает в момент отказа, когда линия стоит, а точно такого же преобразователя у поставщиков уже нет.

Что происходит с поддержкой после снятия

Обычно производитель некоторое время продолжает поставлять запасные части и консультировать по старой серии, но этот период ограничен и у каждой марки свой. Затем остаются складские остатки у дистрибьюторов, демонтированные экземпляры и ремонтные мастерские. Именно поэтому раздел с такими моделями полезен: он помогает найти ту же модель или её ближайшую замену, пока выбор ещё есть.

Марки, собранные в разделе

В разделе сгруппированы частотные преобразователи четырнадцати марок, чьи отдельные серии или модели больше не выпускаются, — от крупных международных производителей до российских и азиатских брендов.

• международные концерны: ABB, SIEMENS, Schneider Electric, Mitsubishi, TOSHIBA;
• европейские специализированные марки: VACON;
• азиатские производители: INVT;

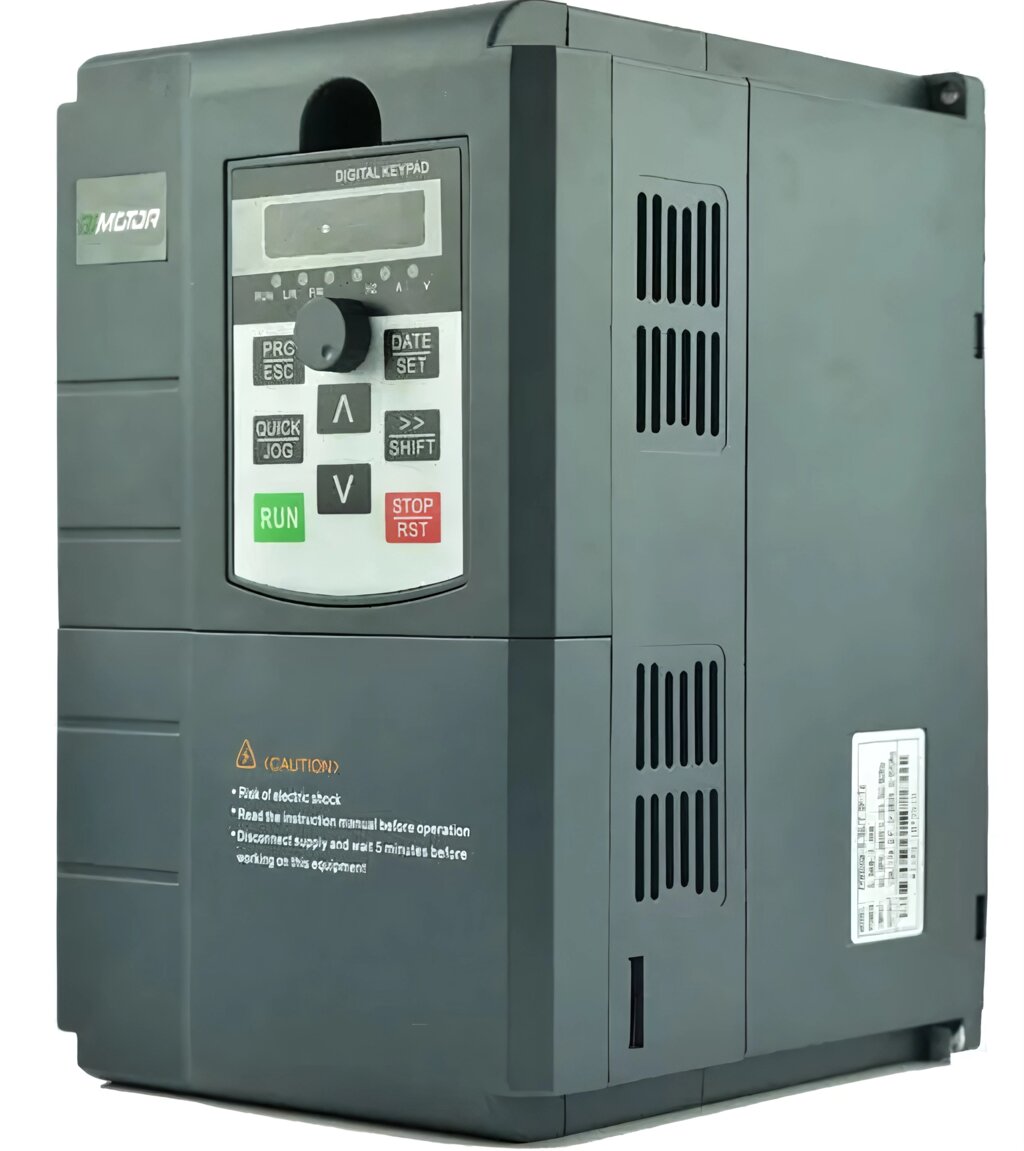

• марки, распространённые на российском рынке: VEDA, ВЕСПЕР, INNOVERT, INSTART, PROSTAR, BIMOTOR и RI.

Каждая марка оформлена отдельным подразделом, поэтому искать удобнее сразу в нём. Среди характерных примеров — приводы Mitsubishi Electric FR-A840 разных типоразмеров, компактные FR-D740 для трёхфазной сети и FR-D720S для однофазной, а также принадлежности к ним.

Три способа вернуть оборудование в работу

При отказе снятого привода есть три пути: отремонтировать его, найти идентичную модель или подобрать современный аналог. Выбор зависит от того, насколько срочно нужен запуск и насколько привод встроен в систему управления.

Ремонт

Ремонт оправдан, когда повреждение локальное — вышли из строя конденсаторы, вентилятор охлаждения, отдельный силовой ключ или пульт. Плюс ремонта в том, что сохраняются все параметры и связи с автоматикой. Минус — срок восстановления непредсказуем, а для старой серии нужные детали тоже могут оказаться дефицитными. Если привод уже выходил из строя несколько раз, вкладываться в очередной ремонт обычно нерационально.

Идентичная замена

Тот же частотник с тем же кодом — самый быстрый путь. Подключение повторяет прежнее, файл параметров можно перенести, персонал знает меню. Такой вариант особенно ценен, когда привод связан с контроллером по сети: новая модель другой серии потребовала бы правки программы. Перед тем как купить частотный преобразователь со склада или демонтированный, сравните полный код на шильде, а не только мощность, — в нём зашифрованы напряжение, исполнение и опции.

Современный аналог

Аналог выбирают, когда точной модели нет или когда старый привод всё равно пора модернизировать. Новые серии, как правило, компактнее, лучше защищены и проще интегрируются в сети, но требуют внимательного подбора.

Что сравнить при подборе аналога

1. Номинальный выходной ток и перегрузочную способность под конкретный тип нагрузки.
2. Напряжение и число фаз питающей сети.
3. Набор дискретных и аналоговых входов, релейных выходов и их назначение в схеме.
4. Наличие встроенного тормозного ключа, если используется тормозной резистор.
5. Протокол связи с контроллером и возможность установки интерфейсной платы.
6. Габариты и способ крепления — поместится ли новый привод на место старого.
7. Поддержку работы с энкодером, если она была у прежнего устройства.

Пульты и платы расширения для снятых серий

Отдельная ценность раздела — принадлежности к старым приводам: выносные пульты, платы энкодера и интерфейсные модули. Часто отказывает не сам преобразователь, а именно такой узел, и его замена обходится несравнимо дешевле.

У Mitsubishi это, например, пульт управления FR-DU08 и пульт FR-RA07, плата энкодера FR-A8AR для серии FR-A800, а также опциональные платы FR-A8NS и FR-A8NR. Плата энкодера нужна там, где привод работает в замкнутом контуре по скорости: на подъёмных механизмах, намоточных машинах, в позиционировании. Без неё такой привод формально запустится, но не обеспечит прежней точности. Перед заказом опции убедитесь, что она предназначена для той же серии и подходит к версии встроенного программного обеспечения привода.

Как читать старую и новую маркировку

У многих производителей одна и та же модель в разные годы обозначалась по-разному, и это главная причина ошибок при поиске замены. Наглядный пример — приводы Mitsubishi FR-D700.

В каталоге компактные модели указаны в двух вариантах записи: например, FR-D740-160SS-ES соответствует обозначению FR-D740-75K. В первом случае число связано с номинальным током, во втором — с мощностью: 75K означает 7,5 кВт. Аналогично FR-D740-120SS-ES соответствует 5,5 кВт, а FR-D740-036SS-ES — 1,5 кВт. Цифра 4 после буквы D указывает на трёхфазную сеть класса 400 В, а сочетание 20S в FR-D720S — на однофазное питание класса 200 В. Если на шильде одно обозначение, а в каталоге другое, сопоставьте их по таблице производителя или уточните у специалиста.

Как продлить жизнь приводу, который уже не выпускают

Срок службы снятого с производства преобразователя во многом зависит от обслуживания: чистое охлаждение, контроль конденсаторов и резервная копия параметров позволяют отложить замену на годы.

Охлаждение и чистота

Главный враг силовой электроники — перегрев. Пыль на радиаторе и остановившийся вентилятор повышают температуру ключей, и отказ становится вопросом времени. Регулярная продувка шкафа, замена фильтров на вентиляционных решётках и проверка работы вентилятора привода — самые дешёвые меры, которые дают заметный эффект.

Конденсаторы звена постоянного тока

Электролитические конденсаторы стареют даже при бережной эксплуатации. Многие приводы показывают в меню оценку их ресурса или время наработки — эти данные полезно периодически смотреть. Если резервный привод долго лежал на складе без питания, перед установкой его рекомендуют выдержать под пониженным напряжением, чтобы восстановить свойства конденсаторов; порядок такой процедуры описан в документации производителя.

Резервная копия параметров

Сохраните настройки работающего привода на съёмный пульт, компьютер или хотя бы в виде таблицы. При внезапном отказе это сократит пуск замены с нескольких часов до нескольких минут.

Перенос настроек и пуск после замены

После установки замены главное — правильно перенести параметры и проверить логику управления до запуска механизма в рабочем режиме.

Если резервной копии нет, попробуйте считать параметры со старого привода, пока он ещё отвечает, или восстановите их по документации на установку. При идентичной замене файл параметров переносится напрямую. При переходе на аналог настройки вводят вручную, сопоставляя функции входов и выходов по схеме. Затем выполняют автонастройку на двигатель, проверяют направление вращения на малой скорости, работу аварийного останова и обмен с контроллером. Только после этого механизм нагружают полностью.

Стоимость позиций из раздела зависит от марки, мощности и состояния, поэтому цену на преобразователь частоты уточняйте в карточке товара или у менеджера. «Промавтоматика Россия» принимает заказы в Москве и отправляет оборудование с доставкой по России, а инженеры помогают подобрать замену снятому приводу по коду с шильды.
