Частотные преобразователи для промышленных задач в России

Современное производство невозможно представить без гибкого управления электроприводами. Именно здесь на первый план выходят устройства, позволяющие менять скорость вращения вала электродвигателя, экономя ресурсы и открывая новые технологические возможности. Для любого инженера или руководителя производства, будь то предприятие в Санкт-Петербурге или крупный холдинг за Уралом, вопрос регулирования оборотов стоит крайне остро. Без этого инструмента сложно добиться точности в дозировании, плавности пуска конвейера или поддержания стабильного давления в трубопроводе. Мы подробно разберем, что представляет собой данная техника, как она устроена, на что обратить внимание при подборе и почему выбор конкретной модели определяет эффективность всей линии.

Зачем нужно управлять оборотами двигателя и что будет, если этого не делать

Представьте себе обычный вентилятор в системе приточной вентиляции крупного цеха. Если он работает всегда на полную мощность, регулировать температуру и приток воздуха приходится либо механическими заслонками (создавая лишнее сопротивление), либо включением-выключением, что вредно для сети и самого мотора. Аналогичная ситуация с насосом, который качает воду из скважины в систему водоснабжения завода. При отсутствии регулировки давление будет скакать, а гидроудары при каждом пуске медленно, но верно разрушают трубы и запорную арматуру.

Использование частотного преобразователя решает эти проблемы кардинально. Он не просто снижает или повышает скорость вращения. Он меняет частоту питающего напряжения, подстраивая работу двигателя под реальную потребность механизма. Без такого устройства, электромотор потребляет максимальное количество энергии вне зависимости от того, нужна ли в данный момент полная мощность. Это приводит к перерасходу электричества, быстрому износу подшипников и обмоток из-за постоянных пусковых токов, которые в несколько раз превышают номинальные.

Если не использовать преобразователь частоты, технологический процесс становится менее гибким. В станках сложно выдержать точную скорость резания для разных материалов. На упаковочных линиях синхронизация движущихся частей превращается в сложную механическую задачу с редукторами и вариаторами. Проще говоря, отсутствие этого прибора в системе электропривода делает производство более дорогим, менее надежным и практически неспособным к быстрой переналадке под новую задачу.

Принцип работы: как происходит превращение частоты

Многим кажется, что внутри устройства скрыта какая-то магия, но на самом деле все подчиняется законам физики. Сначала сетевое переменное напряжение (50 Герц, которые есть в любой розетке) попадает на входной блок. Там оно выпрямляется, то есть превращается в постоянное. Затем в дело вступает мощный конденсаторный фильтр, который сглаживает пульсации. И вот этот постоянный ток поступает на выходной инверторный мост, собранный на современных силовых ключах — транзисторах.

Эти транзисторы открываются и закрываются с огромной скоростью, формируя из постоянного напряжения снова переменное, но уже с нужной частотой и амплитудой. Управляет этим процессом микропроцессорный блок, который получает сигналы от панели оператора или от внешних датчиков. Именно так, меняя частоту импульсов, мы меняем скорость вращения магнитного поля в статоре, а следом и ротор двигателя начинает крутиться медленнее или быстрее.

Критерии подбора оборудования для российских условий эксплуатации

Выбор конкретной модели — это всегда компромисс между ценой, функциональностью и условиями среды. Для предприятий, расположенных в Ленинградской области или других регионах с холодным климатом, важно учитывать возможность работы при низких температурах. Не все модели могут корректно запускаться на неотапливаемом складе или под навесом. Также стоит обращать внимание на класс защиты корпуса (степень защиты от пыли и влаги). Для чистых и сухих помещений подойдут стандартные исполнения IP20, а вот для установки рядом с насосной станцией или в цеху с цементной пылью лучше брать модели с IP54 или размещать их в отдельном шкафу.

Не менее важна мощность. Она должна соответствовать мощности подключаемого двигателя. Брать прибор «с запасом» можно, но это увеличивает стоимость. А вот если взять менее мощный, он просто не потянет нагрузку или будет постоянно уходить в защиту. Нужно точно знать ток, который потребляет мотор в рабочем режиме.

• Управление: бывает простое (задаем частоту ручкой) и векторное (с обратной связью для поддержания момента на валу).
• Перегрузочная способность: для насосов и вентиляторов достаточно 110-120%, для подъемников и экструдеров нужно 150% и выше.
• Наличие тормозного модуля: необходим для механизмов с инерционной нагрузкой (центрифуги, лебедки), чтобы гасить лишнюю энергию.
• Способ монтажа: настенный (для небольших мощностей) или напольный (в виде шкафа).

Обзор популярных марок и производителей на российском рынке

Рынок предлагает широчайший ассортимент решений. От именитых европейских брендов с многолетней историей до надежных азиатских и отечественных производителей. Выбор часто зависит от требований к надежности, сервисной поддержке и, конечно, бюджета проекта. Важно, чтобы в любой момент можно было получить консультацию или приобрести дополнительный блок, будь то в Москве или небольшом городе.

Европейские бренды: эталоны надежности и функциональности

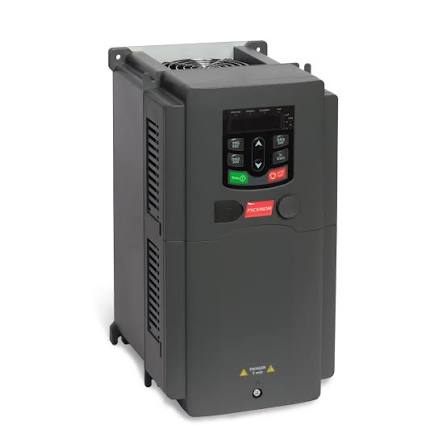

Компании из Европы традиционно задают высокую планку качества. Их разработки отличают передовые алгоритмы управления, высочайшая точность поддержания скорости и длительный срок службы. К примеру, продукция шведско-швейцарского концерна ABB известна во всем мире. Эти преобразователи частоты используют на самых ответственных объектах, включая атомную энергетику и химическую промышленность. Они славятся своей модульностью и широкой сетью сервисных центров по всей России.

Датский концерн Danfoss также заслуживает отдельного упоминания. Инженеры компании сделали огромный вклад в развитие технологий для насосных станций и вентиляции. Их изделия часто называют «неубиваемыми» за способность работать в тяжелых условиях при перепадах напряжения. Еще один гигант — Siemens. Немецкая точность и огромный ассортимент дополнительных модулей позволяют интегрировать эти устройства в любые системы автоматизации, от простых транспортеров до сложных металлорежущих станков.

Французский бренд Schneider Electric предлагает широкую линейку — от простых компактных моделей для маленьких механизмов до мощных систем для целых производственных линий. Удобство программирования и русифицированное меню делают их популярными среди российских наладчиков. Также нельзя обойти вниманием японскую школу. Продукция Mitsubishi и TOSHIBA — это образец надежности и качества электронных компонентов, они идеально подходят для станкостроения и роботизированных комплексов.

Азиатские бренды: баланс стоимости и возможностей

В последние годы большую долю рынка занимают производители из Китая и Кореи, предлагающие современные технологии по более доступной цене. Корейская компания Hyundai выпускает надежные преобразователи частоты, которые отлично подходят для стандартных задач — вентиляция, насосы, конвейеры. Они просты в настройке и имеют хорошую элементную базу.

Среди китайских брендов выделяются INVT и INNOVERT. Эти компании быстро развиваются, внедряя векторное управление и делая оборудование дружественным к пользователю. Их продукцию часто выбирают для комплектации станков и механизмов, где важна цена при сохранении достойного качества. Бренд INSTART также набирает популярность, предлагая специализированные решения для подъемных механизмов и текстильной промышленности.

Еще одна известная марка — ESQ (ELM). Под этим брендом выпускается широкий спектр оборудования для промышленной автоматизации, которое зарекомендовало себя как простое и неприхотливое. Не стоит забывать и про BIMOTOR, чьи изделия часто используются для замены устаревших систем и в новых проектах малого и среднего бизнеса.

Российские и адаптированные под РФ решения

Отечественные производители также не стоят на месте. Компания ВЕСПЕР выпускает устройства, максимально адаптированные к местным условиям эксплуатации, включая перепады напряжений в сельской местности и низкие температуры. Они заслуженно популярны на предприятиях агропрома и ЖКХ. Бренд PROSTAR предлагает решения с хорошим соотношением цены и функционала, часто используемые в водоснабжении и теплоснабжении.

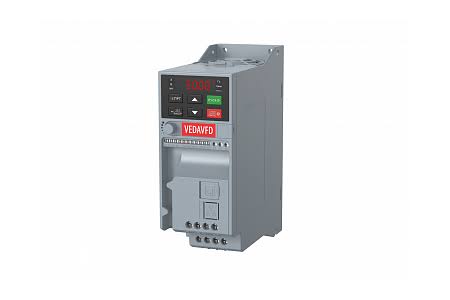

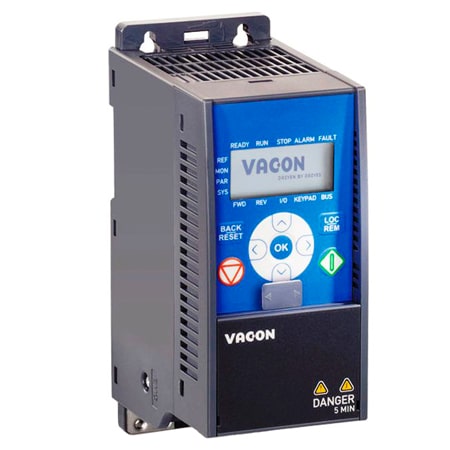

Отдельно стоит упомянуть VEDA. Это оборудование также ориентировано на массовый промышленный сегмент, где требуется надежность и простота. Бренды RI и VACON (финское происхождение, но давно интегрированные в глобальные структуры) также присутствуют на рынке и имеют свою нишу, особенно в судостроении и тяжелой промышленности. Важно отметить, что наличие официальных представительств и складов в РФ делает обслуживание и закупку запчастей для этих марок более прогнозируемым.

Детальный разбор применения по отраслям и типам механизмов

Каждый механизм предъявляет свои требования к приводу. То, что хорошо для вентилятора, может не подойти для экструдера или центрифуги. Рассмотрим подробнее, как именно внедрение регулируемого привода меняет работу различных узлов.

Насосное оборудование: экономия воды и электричества

В системах водоснабжения, отопления и канализации главная задача — поддерживать постоянное давление. Если насос крутится с постоянной скоростью, а расход воды меняется, давление будет скакать. Чтобы избежать этого, раньше ставили задвижки или байпасы, сбрасывая лишнюю жидкость обратно во всасывающую линию. Это просто варварство с точки зрения энергоэффективности.

Установка преобразователя с датчиком давления позволяет держать напор строго на заданном уровне. Насос работает ровно с такой скоростью, какая нужна в данный момент. Если все краны закрыты, двигатель останавливается или переходит в спящий режим. Если открывается один кран — скорость минимальна, если десять — повышается. Экономия электричества в таких системах достигает 50-70%. Кроме того, плавный пуск исключает гидроудары, которые разрушают трубы. Для систем канализации и дренажа, где среда может быть загрязненной, важно наличие защиты двигателя по току и температуре, чтобы насос не сгорел, если в него попадет тряпка или другой посторонний предмет.

Вентиляция и кондиционирование: комфорт и точность климата

В приточных и вытяжных установках регулировка оборотов вентилятора позволяет точно выдерживать температуру и влажность в помещениях. Это критически важно для складов с продуктами питания, серверных комнат, чистых производств. Если не управлять скоростью вентилятора, зимой в цех будет поступать слишком холодный воздух (если нет мощного калорифера), а летом — слишком горячий. Приходится либо перегревать/переохлаждать помещение, либо тратить энергию на дополнительный нагрев или охлаждение уже после того, как воздух попал внутрь.

С преобразователем частоты мы можем точно дозировать воздух. Система работает тише, так как вентилятор ночью или в нерабочее время крутится медленнее. Вибрация воздуховодов снижается, что продлевает срок службы всей вентиляционной установки. Для вытяжных шкафов в лабораториях регулировка обеспечивает безопасность, поддерживая постоянную скорость отсоса независимо от степени открытия створки.

Конвейеры и транспортеры: синхронность движения

На любом производстве, где что-то движется — от бутылок на пивзаводе до досок на деревообработке — нужна синхронизация. Главный конвейер движется с одной скоростью, а дозаторы или упаковщики должны подстраиваться под него. С помощью частотного регулирования можно менять скорость отдельных участков линии прямо на ходу, не останавливая производство.

Это дает огромную гибкость при смене ассортимента. Например, для упаковки печенья в пачки разного размера или для розлива в бутылки разного объема достаточно изменить параметры на сенсорной панели, и вся линия перенастроится. При пуске загруженного конвейера важно обеспечить плавное наращивание скорости, чтобы груз не посыпался и лента не проскальзывала. Эту задачу также решает преобразователь частоты, контролируя момент на валу.

Обработка материалов: станки и механизмы подачи

В металлообработке и деревообработке качество готового изделия напрямую зависит от стабильности скорости резания. При изменении диаметра инструмента (например, при заточке фрезы) или твердости материала скорость вращения должна меняться. Приводы на станках должны обеспечивать высокую точность поддержания оборотов под нагрузкой. Для таких задач используют векторные модели, способные выдавать полный момент даже на самых низких оборотах.

Кроме главного привода, в станках множество вспомогательных механизмов: насосы охлаждения, приводы подачи заготовок, щетки для очистки. Управляя ими с помощью частотников, можно создавать сложные автоматизированные циклы обработки без участия человека.

Подключение, настройка и обслуживание: практические аспекты

Приобретение преобразователя — это только полдела. Важно его правильно установить и настроить. Многие считают, что достаточно подключить провода и нажать «Пуск». Но это не так. Необходимо соблюдать правила монтажа: использовать экранированные кабели для связи с двигателем, чтобы не создавать помехи, обеспечить правильное сечение проводов, установить дополнительные дроссели на длинных линиях для защиты изоляции мотора от перенапряжений. Особое внимание уделяется заземлению. Неправильное заземление — частая причина сбоев и выхода электроники из строя.

Этапы настройки обычно включают:

• Идентификация двигателя. Устройство само измеряет параметры обмоток, чтобы построить точную математическую модель.
• Настройка параметров управления. Выбор источника задания скорости (потенциометр, внешний сигнал 0-10В, кнопки).
• Конфигурирование дискретных входов и выходов. Назначение кнопкам «Пуск», «Стоп», «Сброс аварии» конкретных функций.
• Настройка ПИД-регулятора. Если прибор используется для поддержания давления или температуры, необходимо правильно подобрать коэффициенты, чтобы система работала устойчиво и не «раскачивалась».
• Установка защит. Программирование максимально допустимого тока, времени разгона и торможения, чтобы исключить ложные срабатывания и защитить механику.

Обслуживание сводится к периодической чистке радиаторов охлаждения от пыли. Пыль — главный враг электроники, она действует как теплоизолятор и может вызвать перегрев. На предприятиях с запыленным воздухом рекомендуется устанавливать приборы в шкафах с принудительной вентиляцией и фильтрами. Также полезно проверка надежности контактных соединений раз в год, особенно силовых клемм.

Типичные ошибки при выборе и способы их избежать

Даже опытные специалисты иногда допускают промахи, которые приводят к лишним затратам. Самая распространенная ошибка — попытка сэкономить на модели, взяв ее «с запасом», но без учета специфики механизма. Например, для крановой тележки нужен специальный режим с высоким пусковым моментом, а ставят обычный вентиляторный — мотор не может сдвинуть груз с места.

Вторая ошибка — игнорирование условий окружающей среды. Покупка открытого исполнения для установки на улице или во влажном помещении. Это приводит к коррозии контактов и коротким замыканиям. Третья ошибка — неправильный выбор тормозного резистора. Для механизмов, которые часто и быстро останавливают тяжелые грузы или центрифуги, энергия торможения накапливается в звене постоянного тока и вызывает перенапряжение. Если не поставить тормозной резистор, рассеивающий эту энергию в тепло, преобразователь выйдет из строя.

• Несоответствие мощности: двигатель мощнее преобразователя — частотник не вытянет, двигатель намного слабее — защита может некорректно работать.
• Длинный кабель: без выходных дросселей высокое напряжение на отраженных волнах пробивает изоляцию двигателя.
• Плохая вентиляция: монтаж в тесном шкафу без охлаждения ведет к перегреву и выключению.
• Игнорирование помех: прокладка силовых кабелей рядом со слаботочными цепями управления приводит к сбоям в работе датчиков и контроллеров.

Современные тенденции и будущее регулируемого привода

Технологии не стоят на месте. Сегодня частотные преобразователи становятся все более «умными». Они уже не просто управляют мотором, а собирают телеметрию: считают моточасы, потребленную энергию, предупреждают о необходимости смазки подшипников или о начинающейся вибрации. Это часть концепции Промышленного Интернета Вещей, когда оборудование само сообщает о своем состоянии диспетчеру.

Развивается встроенная безопасность. Появляются модели с функциями безопасного отключения момента, безопасного ограничения скорости, что позволяет исключить травматизм при обслуживании механизмов. Упрощается программирование — через встроенный веб-сервер настройку можно производить с обычного смартфона или планшета, подключаясь по вай-фай. Это особенно удобно для предприятий в Санкт-Петербурге или области, где сервисные инженеры могут проводить диагностику удаленно.

Все большее внимание уделяется энергоэффективности. Новые алгоритмы оптимизируют магнитный поток двигателя, снижая потери в железе и меди. Это дает дополнительную экономию в несколько процентов сверх той, что уже получена от регулирования скорости. Производители стремятся к уменьшению габаритов при сохранении мощности, используя современные полупроводниковые компоненты на карбиде кремния.

Как принять правильное решение

Выбор оборудования для управления электроприводом — задача ответственная. От нее зависит не только энергоэффективность, но и работоспособность всего технологического процесса. Не стоит гнаться за самой дешевой ценой, забывая о качестве и сервисной поддержке. Важно четко понимать, для какого механизма и в каких условиях приобретается прибор. Нужно ли вам простое скалярное управление для вентилятора или сложное векторное для подъемника — от этого зависит итоговый результат.

Российский рынок сегодня предлагает колоссальный выбор — от мощных промышленных решений VACON и Danfoss до доступных и практичных ВЕСПЕР или INNOVERT. У каждого бренда есть свои сильные стороны. Продукция Schneider Electric и Siemens идеальна для интеграции в сложные системы автоматизации. Hyundai и Mitsubishi славятся стабильностью качества. ABB и TOSHIBA предлагают передовые технологии. Отечественные марки вроде VEDA и PROSTAR предоставляют решения, адаптированные к местным реалиям и перепадам сети.

Главное — подойти к вопросу системно. Проконсультироваться со специалистами, точно рассчитать нагрузку, предусмотреть возможность расширения функционала в будущем. Правильно подобранный и настроенный преобразователь частоты прослужит долгие годы, окупив все вложения за счет экономии электроэнергии и продления срока службы двигателей и механизмов. Для предприятий на территории России, включая Ленинградскую область, наличие надежного партнера, способного помочь с выбором и поставкой, является залогом успешной и бесперебойной работы производства.
